Treuil store banne : utilité, détection de pannes et remplacement

Conseils et comparatifs

Un store banne est un élément indispensable pour profiter de votre terrasse, balcon ou jardin tout en étant protégé du soleil et des intempéries.

L'un des éléments clés de ce dispositif est le treuil de store banne, un mécanisme manuel permettant d'ouvrir et de fermer votre store banne manuel sans effort.

Cet article vous expliquera tout ce qu’il faut savoir sur le treuil de store banne, depuis son rôle jusqu'à son remplacement, en passant par les différents types de treuils et leur durée de vie.

À quoi sert un treuil de store banne ?

Le treuil est l'une des pièces détachées centrales d'un store banne manuel.

Il permet de dérouler et d'enrouler la toile du store en activant un mécanisme mis en mouvement à l'aide d'une manivelle.

C’est donc un système de manoeuvre mécanique qui fonctionne sans motorisation, et qui est absolument indispensable pour les stores bannes manuels.

Le treuil aide aussi à ajuster l'inclinaison et la tension de la toile, enroulant ou déroulant celle-ci autour d'un tube enrouleur situé dans le coffre et/ou sur la barre de charge si vous disposez d'un store avec lambrequin enroulable.

Le treuil participe ainsi protéger les espaces extérieurs, comme les terrasses, balcons, ou vérandas, contre les rayons du soleil, les intempéries, et les rayons UV.

C’est un système pratique pour les stores bannes de petites dimensions et jusqu'à 4m de largeur. Au-delà, nous préconisons d'utiliser un store banne motorisé , qui sera bien plus facile à manoeuvrer.

Il est adapté aussi bien aux stores bannes monoblocs qu'aux stores bannes coffre .

Un treuil de store banne est-il universel ?

Non, un treuil de store banne n'est pas universel.

Les stores extérieurs varient en termes de dimensions, de types de toiles, de coffres, et de mécanismes, ce qui signifie que le treuil doit être adapté au modèle spécifique de votre store.

Il existe plusieurs types de treuils selon la taille du store, la force nécessaire pour enrouler la toile, et le type de bras articulés utilisés.

Les treuils sont faits pour s'intégrer dans des armatures précises, souvent en aluminium extrudé, et pour fonctionner avec des systèmes d'enroulement propres à chaque version.

Par exemple, un treuil standard pour un petit store de balcon ne conviendra pas à un store de grandes dimensions ou à un store coffre intégral.

Il est donc essentiel de vérifier la compatibilité du treuil avec le modèle de votre store banne, en tenant compte des critères techniques comme la taille, le poids de la toile, et les fixations.

Si vous ne savez pas quel type de treuil choisir, il est recommandé de consulter un storiste ou de se référer à la notice technique du store.

Détecter une panne sur un store banne manuel dûe au treuil

Au fil du temps, un treuil de store banne manuel peut commencer à montrer des signes de fatigue.

Voici quelques indices qui peuvent vous alerter d’un dysfonctionnement :

• Difficulté à enrouler ou dérouler le store : si la manivelle devient difficile à tourner ou que le store de terrasse ne s'ouvre ou ne se ferme plus correctement, cela peut indiquer un problème au niveau du treuil.
• Bruits anormaux : des grincements ou des bruits métalliques lors de l’utilisation du store sont souvent causés par un treuil usé ou endommagé.
• Toile qui ne se tend plus correctement : si la toile ne reste pas bien tendue ou si elle ne se déroule pas uniformément, cela peut également être lié à un treuil défectueux.
• Blocage complet : dans certains cas, le treuil peut se bloquer complètement, rendant impossible la manipulation du store.

Ces problèmes peuvent survenir avec le temps en raison de l'usure naturelle, mais aussi à cause de mauvaises conditions météorologiques ou d'une exposition excessive aux intempéries.

Ils ne sont pas systématiquement dûs à un treuil de store banne défectueux. Il faut donc avant tout consutler un professionnel pour détecter la réelle panne avant de tenter une réparation par vous-même, qui pourrait s'avérer inutile.

Les différents treuils de stores bannes

Il existe différents types de treuils pour les stores bannes, qui varient en fonction du modèle de votre store et de sa configuration.

Voici les principales catégories :

• Treuil store banne standard : il s'agit du modèle de base utilisé pour les stores bannes manuels. Il est actionné par une manivelle et permet de dérouler ou enrouler la toile manuellement.
• Treuil store banne à démultiplication : ce modèle est fait pour faciliter l'utilisation du store en réduisant l’effort nécessaire à la manipulation. Il est souvent utilisé pour les stores de grandes dimensions ou ceux dotés d’une toile plus épaisse (comme les toiles en acrylique Dickson ou les toiles micro perforées Ferrari).
• Treuil store banne réversible : ce type de treuil permet d'ajuster l'inclinaison du store banne en plus de la fonction d'enroulement de la toile, entraînant ainsi une meilleure gestion de la protection solaire.

Chaque type de treuil est à adapter selon votre modèle de store.

Il apportera un certain confort d’utilisation et participera à améliorer la résistance au vent du store banne manuel concerné.

Comment bien choisir son treuil de store banne ?

Choisir un treuil de store banne adapté est crucial pour garantir le bon fonctionnement de votre équipement et faciliter son maniement.

Plusieurs critères techniques doivent être pris en compte lors de l’achat pour assurer la compatibilité avec votre store :

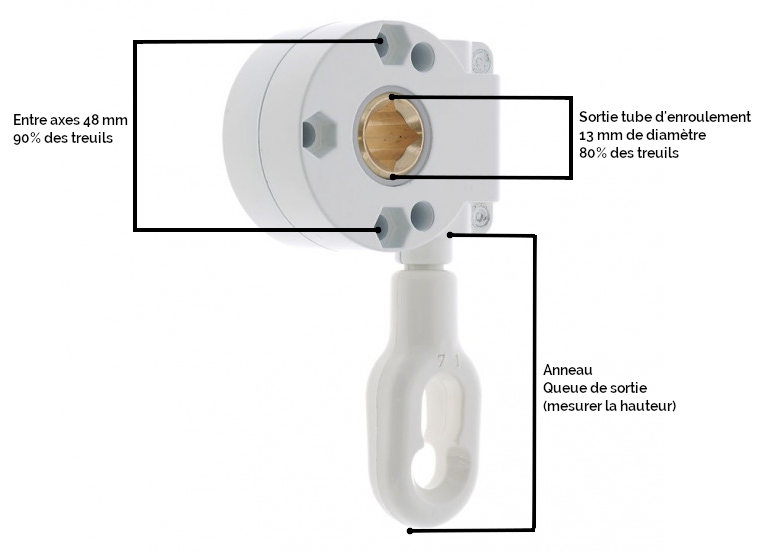

• Taille de la sortie (tube d'enroulement) : cette dimension est essentielle, car elle doit correspondre au diamètre du tube d’enroulement de votre store. Une taille inadaptée peut compromettre l'enroulement correct de la toile. Il existe des sorties mâle ou femelle. Souvent, la sortie correspond à un carré de 13 mm de type femelle (80% des fois), mais il peut aussi être possible que le tube se fixe directement sur le treuil, sans qu'il n'y ait de carré intermédiaire.
• Rapport de réduction : le rapport de réduction détermine l'effort nécessaire pour manœuvrer le store. Plus le rapport est élevé, moins l'effort sera important pour actionner la manivelle, même avec des stores de grandes dimensions. Il est à définir par rapport à la taille du store et au diamètre du tube d'enroulement. Par exemple, si vous optez pour un rapport d'1/9ème, vous pourrez manoeuvrer n'importe quel store banne équipé de deux bras articulés. Pour les stores double pente ou les autres stores 4 bras, optez plutôt pour un rapport d'1/16ème.
• Entre axes fixation du treuil : ces mesures correspondent à l'espacement entre les points de fixation du treuil sur l’armature du store. Il est essentiel de vérifier ces entre axes pour s'assurer que le nouveau treuil pourra être fixé correctement et de manière stable. En général, dans 90% des situations, il est de 48 mm. Les treuils disposent de plusieurs trous qui leur permettent de rester compatibles avec la plupart des stores extérieurs.
• Longueur de la queue et de l'anneau de sortie : la queue est la partie du treuil qui accueille la manivelle. Sa longueur doit être compatible avec la manivelle que vous utilisez, tout comme la taille de l'anneau de sortie. Une longueur incorrecte peut rendre le maniement du store difficile. Pour les stores banne coffre ou demi-coffre, il vous faudra un treuil à queue longue, afin qu'il puisse laisser passer le coffre. La manivelle sera aussi plus facile à insérer.
• Forme et dimensions : enfin, la forme du treuil (ronde ou carrée) et ses dimensions doivent correspondre au mécanisme de votre store banne. Pour les stores 2 bras, la taille du treuil est presque systématiquement de 22 mm de diamètre. Un modèle incompatible pourrait empêcher un montage adéquat ou entraîner des dysfonctionnements. Mais dans tous les cas, l'idéal reste de prendre modèle sur le treuil initialement prévu avec votre store manuel.

En tenant compte de ces différents paramètres, vous vous assurerez d'acheter un treuil parfaitement adapté à votre store banne, garantissant un fonctionnement fluide et durable.

Sachez aussi que si c'est l'anneau seul qui est endommagé ou cassé, vous pouvez le remplacer sans être obligé de changer le treuil entier, cette petite pièce étant indépendante. Elle se fixe dans le treuil à l'aide d'une clé type Allen à 6 pans.

Comment changer un treuil de store banne ?

Remplacer un treuil défectueux sur un store banne peut sembler complexe, mais avec les bons outils et un peu de savoir-faire, c’est une opération réalisable.

Voici les principales étapes à suivre pour changer un treuil :

• Préparer le matériel : avant de commencer, assurez-vous de disposer d'un nouveau treuil compatible avec votre modèle de store à banne. Vous aurez également besoin de quelques outils de base comme une clé à molette, un tournevis et éventuellement une scie pour retirer d’éventuels fixations trop usées.
• Démonter l’ancien treuil : pour accéder au treuil du store banne, vous devrez d'abord retirer la barre de charge et désolidariser la toile du mécanisme d'enroulement. Ensuite, dévissez le treuil de la structure.
• Installer le nouveau treuil : placez le nouveau treuil du store dans l’emplacement prévu, puis refixez-le à la structure en aluminium ou en alu extrudé du store. Assurez-vous que toutes les fixations soient bien serrées.
• Raccorder la manivelle : après avoir installé le treuil de store banne, rebranchez la manivelle et vérifiez que le mécanisme fonctionne correctement en testant l'enroulement et le déroulement du store.
• Ajuster la tension de la toile : une fois le treuil de store remplacé, ajustez la tension de la toile pour vous assurer qu’elle est bien tendue lorsqu'elle est déployée.

Il est recommandé de consulter la notice de votre store banne ou de demander conseil à un spécialiste (storiste ou fabricant, réparateur de store banne ) pour s’assurer d’un remplacement correct.

Peut-on transformer un store électrique en store manuel avec l'ajout d'un treuil de store banne ?

Dans certaines situations, il est possible de convertir un store banne motorisé en store manuel en ajoutant un treuil.

Cela peut être utile si vous souhaitez passer d'un store motorisé à un modèle manuel, soit pour des raisons de coût, soit pour éviter des pannes liées à la motorisation.

Cependant, cette conversion n’est pas toujours simple et dépend du modèle de store que vous possédez.

Les stores motorisés sont généralement fabriqués avec des moteurs spécifiques qui ne permettent pas toujours l’ajout d’un treuil manuel.

Vous devrez vérifier que le coffre intégral ou monobloc du store est compatible avec une installation de treuil, et parfois, des adaptations sur l’armature peuvent être nécessaires.

Il est aussi important de noter que les stores motorisés sont souvent plus faciles à manoeuvrer grâce à l’utilisation d’une télécommande ou d’un interrupteur.

De plus, ils disposent d'options avancées comme les automatismes (par exemple, le capteur de vent).

Revenir à un store extérieur manuel peut donc représenter une régression en termes de praticité.

Durée de vie des treuils de stores bannes

La durée de vie d’un treuil de store banne dépend de plusieurs facteurs, dont la fréquence d'utilisation, l'exposition aux intempéries, et la qualité des matériaux utilisés.

En général, un treuil de bonne qualité, en aluminium extrudé ou en inox, peut durer entre 10 et 15 ans s’il est bien entretenu.

Pour prolonger la durée de vie de votre treuil, voici quelques conseils pratiques :

• Lubrifier régulièrement le mécanisme : appliquer de l'huile ou un lubrifiant sur les parties mécaniques du treuil peut aider à réduire l'usure.
• Protéger le treuil des intempéries : utilisez un coffre intégral ou semi-intégral pour protéger le treuil de l'humidité et des salissures.
• Éviter les surcharges : ne forcez pas le treuil lorsque vous manipulez votre store banne. Si la toile est bloquée ou si le mécanisme résiste, vérifiez d’abord l’état général du store avant de forcer l’enroulement.

En résumé, le treuil de store banne est un élément clé pour garantir un bon fonctionnement manuel de votre store extérieur.

Que ce soit pour ouvrir, fermer, ou ajuster l’inclinaison, il joue un rôle fondamental dans la protection solaire et l’ombrage de votre espace extérieur.
